XQJ防火電纜橋架
防火型電纜橋架
（一）概述
防火型電纜橋架（又稱阻燃橋架）從材質分為玻璃鋼和鋼質兩種類型。QJNT系列電纜橋架在耐火性、電氣性和金屬結構性都達到或超過先進國家的有關指標，并獲得國家專利。它具有數種類型，能適用于多種場合使用。
1、 QJNT系列電纜橋架的耐火型鋼制槽盒
能經受火焰熏烤，由于加裝抽風散熱裝置，則槽內溫度可限制在電纜運行安全允許值內。加裝防雨罩可用于室外易燃場所。
2、 用無機材料和增強玻璃纖維組成耐火結構的產品為封閉式?？煞乐闺娎|自身燃燒及外部火源的危害，尤其適合在酸、堿腐蝕嚴重或露天場合。
3、 隧道用阻火網托架
適用于隧道、地下公共設施及塵埃較小的場合，具有良好的通風透氣特性，電流載流量校正系數達0.95。當電纜過熱身身燃燒時，由于火焰作用使原來開起且具有特種防火涂料的通風孔堵塞，并膨脹成厚厚的填充層包覆電纜，使燃燒介質由于缺氧而自熄。
4、 電纜過熱、著火報警橋架
具有電纜過熱及電纜槽內部、外部火災時發出聲光報警的特性。當電纜超過70℃電纜溫度允許值+2℃時（5min內）發出聲光信號。聲光報警器安裝在監察場所，單機容量為8回路，也可配套于其它耐火型橋架，可具有預報警和耐火性能。
（二）結構簡介

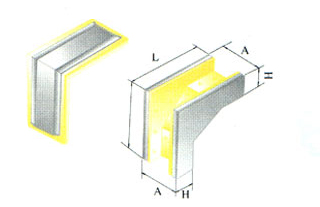

耐火鋼制橋架由直通式及三通、四通、彎通、調寬及各種轉彎等配件組成。
（三）技術數據及外形尺寸
1、 ZR系列阻燃電纜橋架
ZRB型、ZRC型阻燃電纜橋架支撐距離在不同跨距下最大允許均布載荷曲線見圖6-1～圖6-2。
|
